Zawiesia wężowe

Produkowane są z włókien poliestrowych (PES) zamkniętych w tkanych rękawach ochronnych, których kolorystyka stanowi określenie Dopuszczalnego Obciążenia Roboczego. Zawiesia wężowe zwane także jako kołowe, koliste i bezkońcowe spełniają wymagania normy PN-EN 1492-2. Zaletą oferowanych produktów jest także wyjątkowa odporność na wilgoć, oleje oraz smary. Mogą być stosowane do pracy w warunkach od -40 do +100°C. Zawiesia wykorzystywane są głównie w przypadku towarów delikatnych, wrażliwych na ucisk, ich miękkie i giętkie poszycie dopasowuję do ładunku.

Największą zaletą zawiesi wężowych poza ich miękkością jest bardzo dobry stosunek wagi do wytrzymałości oraz możliwość budowy zawiesi dostosowanych do bardzo dużych obciążeń sięgających nawet kilkuset ton!

Sprawdzone zawiesia wężowe

Zawiesia wężowe są doskonałym sprzętem pomocniczym wykorzystywanym przy transporcie i podnoszeniu ładunków, stąd też używa się ich w wielu branżach m.in. produkcyjnej, budowlanej czy logistycznej. O ile same zawiesia charakteryzuje niewielki ciężar, wyróżniają one się dużym udźwigiem — od 1,0 T do nawet 150,0 T. Wszystko to sprawia, że są niezastąpione przy rozmaitych pracach przeładunkowych, gdzie potrzebna jest doskonała wytrzymałość i pewny chwyt.

Zawiesia wężowe — zastosowanie

Zawiesia o różnym udźwigu doskonale nadają się podnoszenia rur, filarów, słupów, wałów, belek, części maszyn, ciężkiego sprzętu oraz szeregu innych elementów konstrukcyjnych bądź urządzeń. Zwykle obwiązuje się nimi dokładnie ładunek, stosując wiązanie pojedyncze lub podwójne, które bywa nieocenione zwłaszcza w przypadku ryzyka wyślizgnięcia się balastu.

Wszechstronne zawiesia wężowe — niezbędne wyposażenie w wielu branżach

Prezentowane przez nas zawiesia wężowe są powszechnie używane zarówno na placach budowy, w halach produkcyjnych, jak i podczas załadunku oraz rozładunku towarów — zwłaszcza w sektorze transportu morskiego. Ponadto są nieocenionym wsparciem przy budowie i konserwacji infrastruktury energetycznej, platform wiertniczych oraz instalacji morskich. Zawiesia wężowe wykorzystuje się też w branży rozrywkowej, np. do zawieszania scenografii i oświetlenia, a także w operacjach ratunkowych, gdzie pomagają w transportowaniu ludzi czy zwierząt z trudno dostępnych miejsc.

Zawiesia wężowe w obwodzie zamkniętym

Dopuszczalne obciążenie robocze WLL [kg]
Układ prosty	Obwiązanie	Układ U	Do 45 º	45 º – 60 º	Niesymetryczny	Kolor
1000	800	2000	1400	1000	1000	Fioletowy
2000	1600	4000	2800	2000	2000	Zielony
3000	2400	6000	4200	3000	3000	Żółty
4000	3200	8000	5600	4000	4000	Szary
5000	4000	10000	7000	5000	5000	Czerwony
6000	4800	12000	8400	6000	6000	Brązowy
8000	6400	16000	11200	8000	8000	Niebieski
10000	8000	20000	14000	10000	10000	Pomarańczowy
12000	9600	24000	16800	12000	12000	Pomarańczowy
15000	12000	30000	21000	15000	15000	Pomarańczowy
20000	16000	40000	28000	20000	20000	Pomarańczowy
25000	20000	50000	35000	25000	25000	Pomarańczowy
30000	24000	60000	42000	30000	30000	Pomarańczowy
40000	32000	80000	56000	40000	40000	Pomarańczowy
50000	40000	100000	70000	50000	50000	Pomarańczowy
60000	48000	120000	84000	60000	60000	Pomarańczowy
80000	64000	160000	112000	80000	80000	Pomarańczowy
100000	80000	200000	140000	100000	100000	Pomarańczowy
120000	96000	240000	168000	120000	120000	Pomarańczowy
150000	120000	300000	210000	150000	150000	Pomarańczowy

Zawiesia wężowe jedno, dwu, trzy i czterocięgnowe mogą być zakończone:

- hakami (z zabezpieczeniem, samozatrzaskowe, kontenerowe, itp.)

- szaklami (okrągłe, podłużne)

- ogniwami

	Zawiesia wężowe 1-cięgnowe
Nośność w kg
Do 45 º	45 º – 60 º	Kolor
1000	800	Fioletowy
2000	1600	Zielony
3000	2400	Żółty
4000	3200	Szary
5000	4000	Czerwony
6000	4800	Brązowy
8000	6400	Niebieski
10000	8000	Pomarańczowy

	Zawiesia wężowe 2-cięgnowe
Nośność w kg
Do 45 º	45 º – 60 º	Kolor
1400	1000	Fioletowy
2800	2000	Zielony
4200	3000	Żółty
5600	4000	Szary
7000	5000	Czerwony
8400	6000	Brązowy
11200	8000	Niebieski
14000	10000	Pomarańczowy

	Zawiesia wężowe 3-cięgnowe
Nośność w kg
Do 45 º	45 º – 60 º	Kolor
2100	1500	Fioletowy
4200	3000	Zielony
6300	4500	Żółty
8400	6000	Szary
10500	7500	Czerwony
12600	9000	Brązowy
16800	12000	Niebieski
21000	15000	Pomarańczowy

	Zawiesia wężowe 4-cięgnowe
Nośność w kg
Do 45 º	45 º – 60 º	Kolor
2100	1500	Fioletowy
4200	3000	Zielony
6300	4500	Żółty
8400	6000	Szary
10500	7500	Czerwony
12600	9000	Brązowy
16800	12000	Niebieski
21000	15000	Pomarańczowy

Sposoby nakładania ochron na zawiesia wężowe :

Do zawiesi wężowych stosowane są osłony PCV, poliestrowe oraz poliuretanowe (kliknij żeby zobaczyć rodzaje).

Ponadto dla zawiesi wężowych podobnie jak dla zawiesi pasowych stosuje się najwyższy współczynnik bezpieczeństwa 7:1.

Zawiesia wykonane są ze zwojów włókien poliestrowych, stanowiących rdzeń oraz węża ochronnego (pojedynczego lub podwójnego).

BUDOWA ZAWIESIA WĘŻOWEGO
1 – rdzeń – zwoje poliestru
2 – węże, powłoki ochronne
3 – linia – ilość linii określa udźwig w tonach
(1 linia = 1 tona)

zawiesia wężowe

Każde zawiesie posiada identyfikator (etykietę).

Oznaczenia zawiesi wężowych:

ZPK - o obwodzie zamkniętym z pojedynczym pancerzem
ZPKD - o obwodzie zamkniętym z podwójnym pancerzem

Zawiesia sceniczne SteelFlex Black Stage (Blackline)

Zawiesia sceniczne przeznaczone dla specjalnych potrzeb gdzie stalowe zawiesia są wymagane a czarny kolor jest nieodzowny. Najczęściej używane jest do podwieszania elementów scenografii ( technika sceniczna). Idealne do podnoszenia sprzętu nagłaśniającego, oświetleniowego i dekoracyjnego na koncertach, wystawach i festiwalach.

- Zawiesie o obwodzie zamkniętym, z rdzeniem z liny stalowej, obszyte wytrzymałym na przetarcia materiałem koloru czarnego.
- Obciążenie przenoszą tylko linki, rękaw jest osłoną.
- Duża elastyczność, łatwe w użyciu.
- Specjalne okienko inspekcyjne do kontroli linek pod kątem korozji i pęknięć drutów.
- Odporne na przecięcia i wysokie temperatury.
- Zawiesia nie odgniatają się i nie rysują konstrukcji aluminiowych.

Wykonane według PN-EN1492-2 i PN-EN13414-1.

Zawiesia z włókien Dyneema® i HMPE

Włókno Dyneema®, określane jako najmocniejszy materiał na świecie, wyznacza zupełnie nowe standardy w branży osprzętu dźwigowego i przeładunków Heavy Lift. Wyprodukowane z polietylenu o ultrawysokiej masie cząsteczkowej (UHMWPE/HMPE) w zaawansowanym procesie formowania, oferuje potężną siłę podnoszenia przy ułamku wagi tradycyjnych rozwiązań.

W przeliczeniu na masę własną Dyneema® jest aż 15-krotnie mocniejsza od stali i o 80% od niej lżejsza. Przekłada się to na diametralną zmianę ergonomii pracy na placu budowy, w stoczni czy na platformie offshore. Przenoszenie i montaż zawiesi o nośności kilkudziesięciu ton, które dotychczas wymagały użycia ciężkiego sprzętu i wieloosobowej brygady, teraz może wykonać sprawnie jeden operator. Wyeliminowanie ciężkich łańcuchów to nie tylko oszczędność czasu i redukcja kosztów operacyjnych, ale przede wszystkim drastyczny spadek ryzyka urazów i wypadków przy pracy.

W przeciwieństwie do standardowego poliestru, włókna HMPE cechują się niezrównaną odpornością na przecięcia, przetarcia oraz działanie agresywnej chemii, olejów i promieniowania UV. Materiał ten nie chłonie wody i unosi się na jej powierzchni, co czyni go niezastąpionym w branży morskiej i wiatrowej. Elastyczna i gładka struktura zawiesi chroni ponadto ładunki o wysokiej wartości — takie jak precyzyjne elementy maszyn, szlifowane wały czy lakierowane gabaryty — przed zarysowaniami i zgnieceniami.

Dostępne rodzaje zawiesi i osłon

Zawiesia z włókien Dyneema®: Dedykowane do najbardziej ekstremalnych tonaży i operacji Heavy Lift. Oferują bezkonkurencyjny stosunek udźwigu do masy oraz minimalną rozciągliwość.

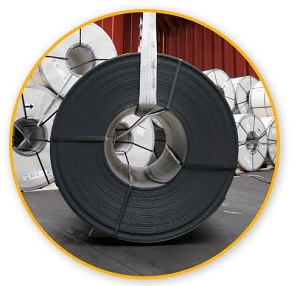

Zawiesia z włókien HMPE: Uniwersalne i skrajnie wytrzymałe rozwiązania o wysokiej odporności na przecięcia, stworzone z myślą o przeładunku kręgów stali i ciężkich gabarytów.
Zawiesia z włókien poliamidowych: Przeznaczone do zadań, w których kluczowa jest zdolność do tłumienia drgań i absorpcji nagłych obciążeń dynamicznych.
Zawiesia z osłoną Cordura®: Warianty ze specjalną powłoką ochronną, która zabezpiecza rdzeń zawiesia przed intensywnym ścieraniem w trudnych warunkach środowiskowych.
Rękawy i osłony ochronne: Dedykowane akcesoria ze sztywnych materiałów technicznych (w tym z włókien Dyneema® i Cordura®), zakładane na zawiesie w miejscach styku z ostrymi krawędziami ładunku.

Zawiesia z włókien Dyneema® i HMPE to bezkompromisowa niezawodność tam, gdzie liczy się najwyższy poziom bezpieczeństwa, ciągłość pracy oraz ochrona wartościowych podzespołów.

W przypadku potrzeby zakończenia zawiesia w sposób inny niż w/w prosimy o wcześniejszy kontakt lub przesyłanie indywidualnych zapytań.

Jakie czynniki środowiskowe wpływają na wybór między pasem a rękawem?

Analizując, jakie są najważniejsze różnice między zawiesiami pasowymi a zawiesiami wężowymi w kontekście warunków pracy, należy zwrócić uwagę na ich odporność chemiczną i mechaniczną. Choć oba modele na linystalowe.pl są wykonane z poliestru, ich budowa determinuje trwałość w specyficznym otoczeniu. Zawiesia pasowe, dzięki zwartej strukturze tkanej, są bardziej odporne na tarcie powierzchniowe o szerokie krawędzie, natomiast zawiesia wężowe wykazują wyższą żywotność w miejscach, gdzie osprzęt jest narażony na skręcanie lub częstą zmianę punktów styku. Wypełnienie wężowe jest chronione przez zewnętrzny rękaw, co sprawia, że drobne zanieczyszczenia, takie jak piasek czy opiłki, trudniej penetrują rdzeń nośny w porównaniu do struktury pasów taśmowych.

Mobilność i ergonomia pracy z osprzętem tekstylnym

Kolejnym aspektem różniącym oba typy rozwiązań jest komfort ich składowania oraz masa własna przy bardzo dużych udźwigach. Zawiesia wężowe, ze względu na swoją formę bezkońcową, są znacznie łatwiejsze do zwinięcia w ciasny krąg, co ułatwia ich transport w obrębie placu budowy czy hali produkcyjnej. Z kolei zawiesia pasowe, szczególnie te o dużej szerokości taśmy, są sztywniejsze, co bywa zaletą, gdy operator musi precyzyjnie wsunąć zawiesie pod ładunek spoczywający na wąskich podkładkach. Wybierając odpowiedni wariant w sklepie KIM, warto rozważyć, jak często osprzęt będzie przewieszany – elastyczne zawiesie koliste (wężowe) pozwala na szybszą zmianę konfiguracji zapięcia.

Koszty eksploatacji i żywotność zawiesi w praktyce przemysłowej

Rozważając, jakie są najważniejsze różnice między zawiesiami pasowymi a zawiesiami wężowymi pod kątem ekonomicznym, należy wziąć pod uwagę częstotliwość ich wymiany. Zawiesia pasowe są zazwyczaj tańszym rozwiązaniem przy standardowych udźwigach, jednak ich powierzchnia robocza jest stale narażona na bezpośredni kontakt z ładunkiem, co może prowadzić do szybszego przecierania splotu. Zawiesia wężowe posiadają unikalną cechę – możliwość przesuwania rękawa ochronnego względem wewnętrznego rdzenia. Pozwala to na zmianę punktu styku z hakiem i ładunkiem przy każdym podniesieniu, co znacząco wydłuża czas użytkowania całego zestawu przed koniecznością jego utylizacji zgodnie z przepisami BHP.
