Uchwyty śrubowe

Uchwyt śrubowy typ US

Uchwyty śrubowy US przeznaczony jest do podnoszenia, obracania, ciągnięcia blach, elementów konstrukcji stalowych. Wyposażony jest w szaklę. Kierunek podnoszenia prostopadły do zamka śrubowego.

TYP	Udźwig kg	Zakres Z mm	A mm	B mm	C mm	D mm	E mm	F mm	X mm	Waga kg
US – 1,5	1500	0 – 32	255	65	26	75	130	44	40	7,0
US – 3,0	3000	0 – 50	290	74	30	85	170	50	40	11,0
US – 5,0	5000	0 – 80	470	130	50	135	225	72	50	27,0

---

Uchwyt śrubowy typ USB

Uchwyt śrubowy USB przeznaczony jest do podnoszenia, ciągnięcia, obracania blach, elementów konstrukcyji stalowych. Wyposażony jest w ucho stałe. Kierunek podnoszenia równoległy do zamka śrubowego.

Typ	Udźwig kg	Zakres Z mm	A mm	C mm	D mm	E mm	F mm	G mm	Waga kg
USB 1,5	1500	0 – 35	191	24	15,5	60	105	50	5,0
USB 3,0	3000	0 – 35	235	34	17,0	67	120	60	8,0
USB 5,0	5000	0 – 40	275	40	17,5	85	150	75	16,0
USB 7,5	7500	0 – 40	295	50	22,0	92	162	80	19,5

---

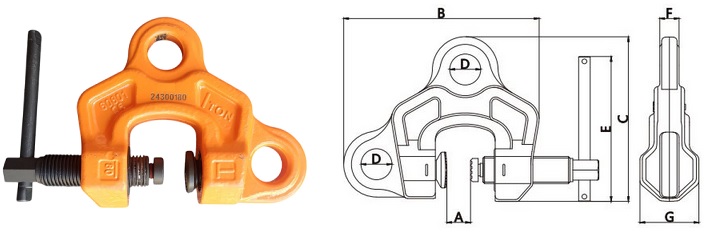

Uchwyt śrubowy typ USC

Uchwyt śrubowy USC przeznaczony jest do podnoszenia, ciągnięcia, obracania blach, elementów konstrukcji stalowych. Wyposażony jest w dwa ucha stałe. Kierunek podnoszenia równoległy lub prostopadły do zamka śrubowego.

Typ	Udźwig kg	A mm	B mm	C mm	D mm	E mm	F mm	H mm	I mm	J mm	Waga kg
USC-0,5   0 – 28	500	28	43	45	125	72	83	16	12	35	2,6
USC-1,5   0 – 35	1500	35	60	55	158	93	99	24	16	50	5,4
USC-3,0   0 – 35	3000	35	67	65	195	114	120	34	17	60	9,0
USC-5,0   0 – 40	5000	40	85	75	230	133	150	40	18	75	16,4
USC-7,5   0 – 40	7500	40	92	75	240	143	162	50	23	80	20,8

---

Uchwyt śrubowy typ SCC

Uchwyt śrubowy SCC do pionowego i poziomego podnoszenia różnych konstrukcji stalowych.

	DOR	Zakres	C	A	D	E	B	L	H	Masa
TYP	(t)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(kg)
SCC 500	0,5	0-28	127	116	89	26	75	30	17	0,8
SCC 750	0,75	0-22	167	201	120	42	125	46	38	3
SCC 1500	1,5	0-32	187	226	135	42	142	46	45	4
SCC 3000	3	0-50	223	268	165	49	165	55	50	7
SCC 6000	6	0-75	285	364	215	63	210	70	80	18

---

Uchwyt śrubowy typ SCCW

Uchwyt śrubowy SCCW do pionowego i poziomego podnoszenia różnych konstrukcji stalowych.

Typ	Udźwig kg	Zakres R mm	S mm	I mm	W mm	V mm	Z mm	U mm	H mm	T mm	X mm	Waga kg
SCCW 0,5 T	500	0-35	18	27,5	26	108	158	211	82	25	27	1
SCCW 1 T	1000	0-30	44	42	46	210	175	204	128	38	46	3,2
SCCW 1,5 T	1500	0-40	29	42	40	150	220	232	140	46	46	3,5
SCCW 3 T	3000	0-60	38	50	46	190	280	278	184	50	60	7,8
SCCW 6 T	6000	0-75	76	63	76	255	291	365	214	80	69	18
SCCW-W 1 T	1000	50-100	88	42	54	225	258	273	190	45	46	6
SCCW-W 3 T	3000	25-75	76	49	60	215	250	291	191	50	54	7,8

W przypadku zapotrzebowania na uchwyty śrubowe niewymienione powyżej prosimy o wcześniejszy kontakt lub przesyłanie indywidualnych zapytań.
