Haki

Hak widełkowy HC kl. 8 wg PN-EN 1677-2

Typ	WLL [t]	MBL [kN]	A mm	W mm	D mm	E mm	G mm	H mm	kg/szt
6-8	1,12	43,9	15	75	7,7	76	20	23	0,40
8-8	2,0	78,5	17,5	86	9	86	22	28	0,50
10-8	3,15	124,0	21,5	110	13	103	30	36	1,00
13-8	5,3	208,0	27	129	16	120	34	42	1,85
16-8	8,0	314,0	35	156	20	140	45	53	3,75

Hak widełkowy MC kl. 8 wg PN-EN 1677-2

Typ	DOR [t]	MBL [kN]	E mm	W mm	D mm	A mm	G mm	H mm	Masa kg/szt.
6-8	1,12	43,9	75,8	73,0	7,1	15,5	20,1	20,9	0,35
8-8	2,0	78,5	93,3	83,8	9,0	19,8	28,5	23,1	0,55
10-8	3,15	124,0	108,3	102,0	12,5	23,0	31,5	31,2	1,05
13-8	5,3	208,0	136,2	131,3	16,0	33,1	42,1	38,2	1,95
16-8	8,0	314,0	157,3	153,5	21,0	34,9	45,0	38,8	3,50

Hak z uchem HE kl. 8 wg PN-EN 1677-2

Typ	WLL [t]	MBL [kN]	A mm	W mm	B mm	D mm	E mm	G mm	H mm	kg/szt
6-8	1,12	43,9	18	68	20	9	80	20	22	0,35
8-8	2,0	78,5	18	82	25	11,5	95	22	26	0,45
10-8	3,15	124,0	21,5	104	33	16,5	117	33	36	0,90
13-8	5,3	208,0	28	132	42	20,5	152	34	47	2,10
16-8	8,0	314,0	33	153	50	23	184	48	48	3,10

Hak z uchem ME kl. 8 wg PN-EN 1677-2

Typ	DOR [t]	MBL [kN]	E mm	W mm	F mm	D mm	A mm	C mm	G mm	H mm	Masa kg/szt.
ME 6-8	1,12	43,9	85,7	75,4	20,1	9,8	14,6	22,0	25,0	18,6	0,30
ME 8-8	2,0	78,5	99,4	87,2	24,8	13,9	19,6	26,9	27,0	24,2	0,55
ME 10-8	3,15	124,0	119,7	104,1	33,3	14,2	22,8	37,1	33,4	28,6	0,95
ME 13-8	5,3	208,0	152,6	136,2	37,2	19,2	32,9	41,2	41,7	35,7	1,85

Hak bezpieczny z uchem kl. 8 wg PN-EN 1677-3

Typ	WLL [t]	MBL [kN]	E mm	H mm	B mm	D mm	W mm	G mm	A mm	kg/szt
8-8	2,0	78,5	130	24	25	11	90	37	21	0,8
10-8	3,15	124,0	160	30	31	16	110	43	24	1,5

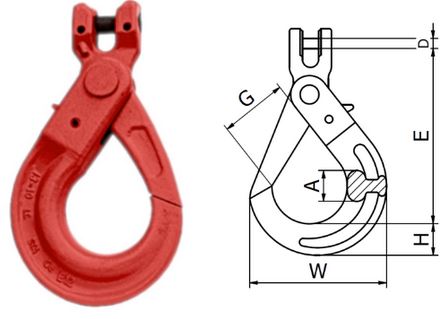

Hak bezpieczny widełkowy kl. 8 wg PN-EN 1677-2

WLL [t]	G mm	D mm	E mm	H mm	kg/szt
1,12	29	8,5	95,5	19,5	0,5
2,0	34	9,5	121	24	0,8
3,15	44	12	146	28,5	1,5
5,3	52	15	182	40	2,8
8,0	60	18	218	50,5	5,6

Hak bezpieczny obrotowy z łożyskiem kl.8

Typ	DOR [t]	MBL [kN]	E [mm]	G [mm]	H [mm]	A [mm]	B [mm]	C [mm]	D [mm]	Masa [kg/szt.]
6-8	1,12	43,9	155	26	21	16	33	32	11	0,75
8-8	2,0	78,5	195	38	25	20	42	36	13	1,20
10-8	3,15	124,0	235	47	28	25	50	42	16	1,95
13-8	5,3	208,0	280	51	43	32	60	49	21	3,65
16-8	8	314,0	334	58	53	42	60	60	22	7,50

Hak obrotowy z łożyskiem kl. 8

Typ	DOR [t]	MBL [kN]	E [mm]	G [mm]	H [mm]	A [mm]	B [mm]	W [mm]	D1 [mm]	D2 [mm]	Masa [kg/szt.]
6-8	1,12	43,9	137	23	19,6	15,6	33	70,7	32,3	11	0,65
8-8	2,0	78,5	165,6	27,5	25,7	20,5	34,9	86,2	40,2	16,2	0,95
10-8	3,15	125,5	201,6	34,5	30,8	23	40,4	105,1	47,1	19,3	1,71
13-8	5,3	207,9	241,5	38,3	38,5	32,6	45,5	130,2	56,6	20,6	2,97
16-8	8,0	313,9	287,2	44,5	45,4	39,1	55,2	160,2	60,5	24,5	5,3
20-8	12,5	490,3	356	56	50	49	74	191,7	90,5	28,5	9,5
22-8	15	588,4	445	75	67	54	97	218	106	33	13,8
26-8	22	863,0	465	76	100	91	123	290	96	42	38,4
32-8	30	1176,8	495	80	108	105	135	300	94	46	54,4

Hak kontenerowy z uchem kl.8 wg PN-EN 1677-2

Typ	DOR [t]	MBL [kN]	E [mm]	H [mm]	B [mm]	D [mm]	W [mm]	G [mm]	A [mm]	Masa [kg/szt.]
8-8	2,0	78,5	114	32	24	12	117	58	18	0,65
10-8	3,2	125,5	142	35	32	15	144	71	25	1,35
13-8	5,3	207,9	175	45	44	25	175	88	32,5	2,55
16-8	8,0	313,9	205	50	48	23	205	101	37	4,00

Hak skracający kl. 8 wg PN-EN 1677-1

Typ	WLL [t]	MBL [kN]	E mm	W mm	G mm	B mm	D mm	kg/szt
6-8	1,12	43,9	50	42	8,5	13	9	0,15
8-8	2,0	78,5	60	51	10	16	9	0,25
10-8	3,15	124,0	75	72	12	20	12,5	0,6
13-8	5,3	208,0	95	94	15	25	16	1,4
16-8	8,0	314,0	100	106	18	30	18	2,3

Hak do rur (sortowniczy) kl.8

Typ	WLL [t]		MBL [kN]	A	B	C	D	E	G	H	kg/szt
Typ	Na szpicu	Na dnie	MBL [kN]	A	B	C	D	E	G	H	kg/szt
8-8	2,0	7,5	78,5	38	34	31	19	195	70	51	3,15

Hak ślizgowy kl.8

Typ	WLL [t]	MBL [kN]	B	G	H	L	W	kg/szt
7-8	1,6	62,7	17	20	24	130	70	0,70
8-8	2,0	78,4	22	23	27	147	75	1,05
10-8	3,0	117,6	28	27	33	165	100	2,0
13-8	5,0	196,1	32	35	40	250	135	4,40

Hak SM kl.8

TYP	WLL [t]	Wymiary mm			kg/szt.
TYP	WLL [t]	e	g	d	kg/szt.
SM 5	0,8	180	42	16	0,6
SM 7/8	2,0	220	53	23	1,5
SM 10	3,15	280	63	27	2,6
SM 13	5,3	400	90	40	8,2
SM 16	8,0	500	120	50	16,0
SM 19	11,2	550	130	60	26,0

Hak SC kl.8

Typ	WLL [t]	MBL [kN]	E mm	F mm	G mm	A mm	B mm	D mm	kg/szt
SC 1	1	39,2	111	51	24,5	24	16	18,5	0,5
SC 2	2	78,48	125	70	26	35	26	28,5	1,5
SC 3	3	117,7	130	80	31	38	28,5	31	1,85
SC 5	5	196,2	170	106	37	50	36	38	4,55
SC 8	8	313,6	220	135	51	62	40	51	7,85
SC 10	10	392,4	270	165	68	68	44	54	11,65

Hak SO klasy 8

DOR [t]	MBL [kN]	E [mm]	G [mm]	B [mm]	D [mm]	Masa [kg/szt.]
0,3	11,8	102	30	30	13	0,26
0,75	29,4	158	52	50	18	0,79
1	39,2	175	55	56	20	1,1

Hak z uchem wg DIN 689

DOR [t]	MBL [kN]	E [mm]	G [mm]	H [mm]	A [mm]	B [mm]	A [mm]	Masa [kg/szt.]
0,25	12,3	62	15,5	18	12	12	7,5	0,12
0,5	24,5	84	22	34	15	16	10	0,3
1,0	49,0	113	30	32	21	20	13	0,8
1,6	78,5	130	36	37	24	22	16	1,25

Hak widełkowy z zabezpieczeniem HCS kl. 10

Typ	WLL [t]	MBL [kN]	E [mm]	W [mm]	D [mm]	A [mm]	G [mm]	H [mm]	Masa [kg/szt.]
HCS 6-10	1,4	54,9	71	68	8	16	19	22	0,30
HCS 8-10	2,5	98,1	86	87	9	18	25	29	0,55
HCS 10-10	4,0	156,9	103	104	13	25	28	37	1,15
HCS 13-10	6,7	262,8	128	130	16	34	39	43	2,30
HCS 16-10	10,0	392,2	155	156	20	40	47	48	3,95
HCS 19-10	16,0	627,6	195	185	24	50	54	58	7,45

Hak widełkowy z zabezpieczeniem KHSW kl. 10

Podstawowy hak do powszechnego użytku.
Haki we wszystkich rozmiarach dostępne
z kutym zabezpieczeniem.

TYP	WLL t	Wymiary mm						kg/szt.
TYP	WLL t	e	h	a	b	d	g1	kg/szt.
KHSW 6	1,4	69	20	15	66	7,4	19	0,2
KHSW 7	1,9	95	28	19	90	9	26	0,6
KHSW 8	2,5	94	28	19	90	10	26	0,6
KHSW 10	4,0	109	33	25	108	12,5	31	1,1
KHSW 13	6,7	136	40	34	131	16	39	2,0
KHSW 16	10,0	155	49	37	153	20	45	3,5
KHSW 19	16,0	183,5	53	46	177	24	53	5,0
KHSW 22	19,0	213,5	62	50	196	27	62	12,1

Hak z uchem HES kl. 10

Typ	WLL [t]	MBL [kN]	A Mm	W mm	B mm	D mm	E mm	G mm	H mm	kg/szt
HES 6-10	1,4	54,9	17	68	19	11	78	19	22	0,3
HES 8-10	2,5	98,1	18	87	24	12	108	25	29	0,5
HES 10-10	4,0	156,9	26	117	33	17	121	28	37	1,1
HES 13-10	6,7	262,8	32	134	42	19	154	39	45	2,1
HES 16-10	10,0	392,3	40	160	50	25	180	43	52	3,7
HES 22-10	19,0	745,3	50	215	60	31	230	70	64	7,50
HES 26-10	26,5	1039,5	61	240	70	35	265	72	80	13,4
HES 32-10	40,0	1569,1	72	270	80	38	325	88	90	21,25

Hak z uchem HSW kl. 10

Podstawowy hak do powszechnego użytku.
Haki we wszystkich rozmiarach dostępne
z kutym zabezpieczeniem.

TYP	WLL t	Wymiary mm							kg/szt.
TYP	WLL t	e	h	a	d1	d2	g1	b	kg/szt.
HSW 5/6	1,4	84,5	21	16,5	20	10	19	68	0,2
HSW 7/8	2,5	106	27	19	25	11	26	88	0,5
HSW 10	4,0	131	33	26	34	16	31	108,5	1,1
HSW 13	6,7	164	43,5	33	43	19	39	133,7	2,0
HSW 16	10,0	182,5	50	40	50	24,5	45	154,6	3,5
HSW 19	16,0	205	55	48	55	27	53	177,5	4,7
HSW 22	19,0	225	62	50	60	29	62	196	7,3
HS 26*	21,2	257	75	60	70	35	73	236	12
HS 32*	31,5	299	89	71	66	39	87	281	22

* Klasy 8

Hak z uchem i automatycznym zabezpieczeniem LES kl. 10

Typ	WLL [t]	MBL [kN]	E mm	H mm	B mm	D mm	W mm	G mm	A mm	kg/szt
LES 6-10	1,4	54,9	107	22	21,5	11	71,5	28	16	0,45
LES 8-10	2,5	98,1	133	26	27	12	90	35	19,5	0,75
LES 10-10	4,0	156,9	164	30	33	14	107	45	25	1,30
LES 13-10	6,7	262,8	202	40	40	18	136	53	32,5	2,80
LES 16-10	10,0	392,2	248	48	50	26	170	65	40	5,80

Hak z uchem i automatycznym zabezpieczeniem LHW kl. 10

Zamyka i zabezpiecza się automatycznie pod obciążeniem.
Wymaga położenia ładunku przed odłączeniem.
Dzięki szerokiemu otworowi w uchu przeznaczony
również do zawiesi linowych i pasowych.

TYP	WLL t	Wymiary mm							kg/ szt.
TYP	WLL t	e	h	a	d1	d2	g	b	kg/ szt.
LHW 5-6	1,4	110	20	16	21	11	28	71	0,5
LHW 7-8	2,5	136	26	20	27	12	34	88	0,9
LHW 10	4,0	169	30	25	34,5	15	45	107	1,5
LHW 13	6,7	205	40	34	40	20	52	138	2,7
LHW 16	10,0	251	50	35	50	27	60	168	5,7
LHW 19	16,0	290	62	50	60	30	70	194	7,9
LHW 22	19,0	322	65	52	70	32	81	211	11

Hak widełkowy z automatycznym zabezpieczeniem LCS kl. 10

Typ	WLL [t]	MBL [kN]	E mm	W mm	D mm	A mm	G mm	H mm	kg/szt
LCS 6-10	1,4	54,9	95	71,5	8	15,5	27	22	0,50
LCS 8-10	2,5	98,1	118	90	10	20	35	27	0,85
LCS 10-10	4,0	156,9	140	107	13	26	44	32	1,40
LCS 13-10	6,7	262,8	175	136	16	32,5	53	40	2,95
LCS 16-10	10,0	392,2	210	167	20	40	62	50	5,60

Hak widełkowy z automatycznym zabezpieczeniem KLHW kl. 10

Zamyka i zabezpiecza się automatycznie pod obciążeniem.

TYP	WLL t	Wymiary mm						kg/ szt.
TYP	WLL t	e	h	a	b	d	g	kg/ szt.
KLHW 6	1,4	94	20	16	71	7,5	28	0,5
KLHW 7	1,9	123	26	20	88	9	34	0,9
KLHW 8	2,5	123	26	20	88	10	34	0,9
KLHW10	4,0	144	30	25	107	13	45	1,6
KLHW13	6,7	180	40	34	138	16	52	2,9
KLHW16	10,0	217	50	35	168	21	60	5,8

Hak obrotowy z automatycznym zabezpieczeniem WLHW kl. 10

Hak standardowy WLHW nie może być obracany pod obciążeniem !

TYP	WLL t	Wymiary mm						kg/szt
TYP	WLL t	e	h	a	w	d2	g	kg/szt
WLHW 5-6	1,4	160	20	16	35	13	28	0,6
WLHW 7-8	2,5	181	26	20	35	13	34	1,1
WLHW 10	4,0	218	30	25	42	16	45	2,0
WLHW 13	6,7	269	40	34	49	20	52	4,0
WLHW 16	10,0	319	50	35	60	24	60	6,8

Hak kontenerowy z uchem FES kl. 10

TYP	DOR [t]	MBL [kN]	E [mm]	H [mm]	B [mm]	D [mm]	W [mm]	G [mm]	A [mm]	Masa [kg]
FES 6-10	1,4	54,91	101	25	20	11	87	49	16	0,382
FES 8-10	2,4	94,14	117	31	24	11	108	59	19	0,72
FES 10-10	4	156,9	150	35	29	15	134	71	25	1,25
FES 13-10	6,7	262,81	182	45	44	20	163	88	34	2,32
FES 16-10	10	392,26	212	47	47	24	190	103	38	3,45

Hak kontenerowy z uchem FW kl. 10

Przeznaczony do aplikacji, gdzie
szerokość gardzieli "g" haka HSW jest niewystarczająca -
głównie do kontenerów. Przed użyciem należy
sprawdzić, czy haki bez zabezpieczenia
są dozwolone w danej aplikacji.

TYP	WLL [t]	Wymiary mm							kg/szt.
TYP	WLL [t]	e	h	a	d1	d2	g	b	kg/szt.
FW 7-8	2,5	131	29	25	24	11	64	118	0,9
FW 10	4,0	158	35	32	31	14	76	143	1,8
FW 13	6,7	190	42	40	39	17	89	170	2,8
FW 16	10,0	224	50	46	47	22	102	200	5,0
FW 19	16,0	260	61	54	56	28	114	231	7,6

Hak widełkowy kontenerowy KFW kl. 10

Przeznaczony do aplikacji, gdzie szerokość gardzieli "g" haka KHSW jest niewystarczająca -
głównie do kontenerów. Przed użyciem należy sprawdzić, czy haki bez zabezpieczenia
są dozwolone w danej aplikacji.

TYP	WLL t	Wymiary mm						kg/szt.
TYP	WLL t	e	h	a	g	d	b	kg/szt.
KFW 7	1,9	120,5	29	25	64	9	118	1,0
KFW 8	2,5	120	29	25	64	10	118	1,0
KFW 10	4,0	140	35	32	76	12,5	143	1,8
KFW 13	6,7	169,5	42	40	89	16	170	3,0

Hak skracający z uchem PES kl. 10

Typ	WLL [t]	MBL [kN]	E mm	W mm	G mm	B mm	D mm	kg/szt
PES 6-10	1,4	54,9	45	41	7,5	13	9	0,10
PES 8-10	2,5	98,1	60	53	10	17	11	0,30
PES 10-10	4,0	156,9	82	71	13	21	14	0,70
PES 13-10	6,7	262,8	96	95	16	28	16	1,45
PES 16 -10	10,0	392,2	110	100	18	35	20	2,35
PES 19-10	16,0	627,6	136	132	23	42	24	4,40
PES 22-10	19,0	745,3	155	150	25	47	26	7,0

Hak skracający z uchem PW kl. 10

Przeznaczony do skracania cięgna łańcucha.

TYP	WLL t	Wymiary mm					kg/szt.
TYP	WLL t	e	b	d1	d2	g	kg/szt.
PW 5-6	1,4	51	47	12	8,5	8	0,18
PW 7-8	2,5	70,5	58	20	11	10,5	0,4
PW 10	4,0	88	76	22	15	13	0,9
PW 13	6,7	113	101	26	18	17	1,8
PW 16	10,0	121	118	32	21	19	3,2
PW 19	16,0	141	140	36	26	23	6,0
PW 22	19,0	173	166	42	29	26	9,0
P 26	21,2	210	175	55	30	30	11,3
P 32	31,5	240	210	60	40	39	18,6

Hak widełkowy skracający KPW kl. 10

Do skracania cięgna łańcucha. Pierwszy hak
skracający w klasie 10 na rynku. Redukcja DOR
niekonieczna ze względu na zachowany
współczynnik bezpieczeństwa 4.

TYP	WLL t	Wymiary mm				kg/szt.
TYP	WLL t	e	b	d	g	kg/szt.
KPW 5-6	1,4	45	47,4	7,4	8	0,19
KPW 7	1,9	61	58	9	10,5	0,38
KPW 8	2,5	60,5	58	10	10,5	0,38
KPW 10	4,0	76	76	12,5	13	0,85
KPW 13	6,7	104	101	16	17	1,9
KPW 16	10,0	107	122	20	19	3,6
KPW 19	16,0	141	150	24	23,6	6,15
KPW 22	19,0	158	165	27	26	9

Hak obrotowy dwurożny z łożyskiem w klasie V zgodnie z normą DIN 15402

TYP	DOR-[t]	MBL-[kN]	A-[mm]	B-[mm]	D-[mm]	H-[mm]	K-[mm]	P-[mm]	T-[mm]	Masa-[kg/szt]
WDE-2,5	2,5	98	41	38	17	38	200	25	33	2,85
WDE-5,4	5,4	211,8	64	50	23	43	233	26	38	5,05

* W przypadku zapotrzebowania na haki dwurożne niewymienione powyżej prosimy o kontakt.

Hak do zawiesi pasowych HP kl. 10

Typ	DOR [t]	MBL [kN]	E [mm]	G [mm]	H [mm]	A [mm]	W [mm]	K [mm]	Masa [kg/szt.]
HP 1	1,0	39,2	83	23	20,2	18	35	8	0,4
HP 2	2,0	78,5	102	27	24	18,7	40	11	0,8
HP 3	3,0	117,7	118	33,5	29	25,5	47	12	1,5
HP 5	5,0	196,1	152	42	38	30	73	23	3,4

Zabezpieczenia do haków widełkowy typ HC i oczkowych typ HE kl. 8 wg PN-EN 1677-2

Rozmiar	A mm	S mm	L mm	d mm
6-8	12	19	38	4
8-8	14	22	48	4
10-8	17	26	55	4
13-8	23	31	66	5
16-8	24	35	79	6

Zabezpieczenia do haków widełkowy typ HCS i oczkowych typ HES kl. 10 wg PN-EN 1677-2

Typ	A mm	S mm	L mm	d mm
SHCS / SHES 6-10	12	19	38	4
SHCS / SHES 8-10	14	22	48	4
SHCS / SHES 10-10	17	26	55	4
SHCS / SHES 13-10	22	31	70	5
SHCS / SHES 16-10	25	35	82	6
SHCS / SHES 20-10	31	40	96	6
SHCS / SHES 22-10	31	40	106	6

Zabezpieczenia do haków widełkowy typ MC kl. 8 wg PN-EN 1677-2

Rozmiar	A [mm]	S [mm]	L [mm]	d [mm]
MC 6-8	16,5	27,6	38,8	4,1
MC 8-8	17,6	31,2	47,1	5,0
MC 10-8	24,6	41,0	47,5	5,1
MC 13-8	25,4	41,5	68,3	6,1
MC 16-8	29,8	46,2	67,4	6,1

Rozmiar	A [mm]	S [mm]	L [mm]	d [mm]
ME 6-8	14,9	26,2	41,1	4,2
ME 7-8	17,6	31,5	50,5	5,5
ME 10-8	24,4	40,8	59,7	5,1
ME 13-8	25,4	41,2	69,7	6,3

Zabezpieczenia do haków widełkowy typ KHSW i oczkowych typ HSW

Typ	do haka
SFG 5-6	HSW 5/6, KHSW 5/6
SFG 7-8	HSW 7/8, KHSW 7, KHSW 8
SFG 10	HSW 10, KHSW 10
SFG 13	HSW 13, KHSW 13
SFG 16	HSW 16, KHSW 16
SFG 19	HSW 19/20, KHSW 19/20
SFG 22	HSW 22, KHSW 22
SFG 26-32	HSW 26, HSW 32, HS 32

W przypadku zapotrzebowania na haki i zabezpieczenia niewymienione powyżej prosimy o wcześniejszy kontakt lub przesyłanie indywidualnych zapytań.
