Zawiesia pasowe
Produkowane są z bardzo wytrzymałej taśmy poliestrowej (PES), której kolorystyka stanowi określenie Dopuszczalnego Obciążenia Roboczego. Zawiesia pasowe zwane także jako poliestrowe, tekstylne i syntetyczne spełniają wymagania normy PN-EN 1492-1. Zaletą oferowanych produktów jest także wyjątkowa odporność na wilgoć, oleje oraz smary. Mogą być stosowane do pracy w warunkach od -40 do +100°C, a ich rozciągliwość przy pełnym obciążeniu wynosi maksymalnie 3%.
Zawiesia wykorzystywane są głównie w przypadku towarów delikatnych, wrażliwych na ucisk, gdzie konieczne jest odpowiednie rozłożenie ciężaru.
Zawiesia pasowe - klucz do bezpiecznego transportu w różnych branżach
Nasze zawiesia pasowe nie tylko spełniają najwyższe standardy jakości, ale także charakteryzują się maksymalną wydajnością. Zawiesia pasowe znalazły swoje zastosowanie w różnych branżach, dzięki swojej wszechstronności i niezawodności. Od przemysłu ciężkiego po transport delikatnych towarów – nasze produkty są gotowe sprostać różnym wyzwaniom.
Posiadamy bogaty asortyment zawiesi pasowych z tworzyw poliestrowych, w tym:
- Zawiesia pasowe pętlowe (jedno-, dwu- i czterowarstwowe)
DOR [t] zawiesi pasowych 2-warstwowych B2 | |||||||
| Szerokość pasa mm | Jednocięgnowe w linii prostej | Obwiązane | Podwójnie na U | Do 45 º | 45 º – 60 º | Długość pętli mm | Kolor |
| 30x7 | 1 | 0,8 | 2 | 1,4 | 1 | 200 | Fioletowy |
| 60x7 | 2 | 1,6 | 4 | 2,8 | 2 | 300 | Zielony |
| 90x7 | 3 | 2,4 | 6 | 4,2 | 3 | 350 | Żółty |
| 120x7 | 4 | 3,2 | 8 | 5,6 | 4 | 425 | Szary |
| 150x7 | 5 | 4 | 10 | 7 | 5 | 500 | Czerwony |
| 180x7 | 6 | 4,8 | 12 | 8,4 | 6 | 550 | Brązowy |
| 240x7 | 8 | 6,4 | 16 | 11,2 | 8 | 600 | Niebieski |
| 300x7 | 10 | 8 | 20 | 14 | 10 | 750 | Pomarańczowy |
| DOR [t] zawiesi pasowych 1-warstwowych B1 | |||||||
| Szerokość pasa mm | Jednocięgnowe w linii prostej | Obwiązane | Podwójnie na U | Do 45 º | 45 º – 60 º | Długość pętli mm | Kolor |
| 30x3,5 | 0,5 | 0,4 | 1 | 0,7 | 0,5 | 200 | Fioletowy |
| 60x3,5 | 1 | 0,8 | 2 | 1,4 | 1 | 300 | Zielony |
| 90x3,5 | 1,5 | 1,2 | 3 | 2,1 | 1,5 | 350 | Żółty |
| 120x3,5 | 2 | 1,6 | 4 | 2,8 | 2 | 425 | Szary |
| 150x3,5 | 2,5 | 2 | 5 | 3,5 | 2,5 | 500 | Czerwony |
| 180x3,5 | 3 | 2,4 | 6 | 4,2 | 3 | 550 | Brązowy |
| 240x3,5 | 4 | 3,2 | 8 | 5,6 | 4 | 600 | Niebieski |
| 300x3,5 | 5 | 4 | 10 | 7 | 5 | 750 | Pomarańczowy |
| DOR [t] zawiesi pasowych 4-warstwowych B4 | |||||||
| Szerokość pasa mm | Jednocięgnowe w linii prostej | Obwiązane | Podwójnie na U | Do 45 º | 45 º – 60 º | Długość pętli mm | Kolor |
| 30x14 | 2 | 1,6 | 4 | 2,8 | 2 | 200 | Fioletowy |
| 60x14 | 4 | 3,2 | 8 | 5,6 | 4 | 300 | Zielony |
| 90x14 | 6 | 4,8 | 12 | 8,4 | 6 | 350 | Żółty |
| 120x14 | 8 | 6,4 | 16 | 11,2 | 8 | 425 | Szary |
| 150x14 | 10 | 8 | 20 | 14 | 10 | 500 | Czerwony |
| 180x14 | 12 | 9,6 | 24 | 16,8 | 12 | 550 | Brązowy |
| 240x14 | 16 | 12,8 | 32 | 22,4 | 16 | 600 | Niebieski |
| 300x14 | 20 | 16 | 40 | 28 | 20 | 750 | Pomarańczowy |
Zawiesia pasowe bezkońcowe
| DOR [t] zawiesi pasowych 2-warstwowych bezkońcowych A4 | ||||||
| Szerokość pasa mm | Jednocięgnowe w linii prostej | obwiązane | Podwójnie na U | Do 45 º | 45 º – 60 º | Kolor |
| 30x7 | 2 | 1,6 | 4 | 2,8 | 2 | Fioletowy |
| 60x7 | 4 | 3,2 | 8 | 5,6 | 4 | Zielony |
| 90x7 | 6 | 4,8 | 12 | 8,4 | 6 | Żółty |
| 120x7 | 8 | 6,4 | 16 | 11,2 | 8 | Szary |
| 150x7 | 10 | 8 | 20 | 14 | 10 | Czerwony |
| 180x7 | 12 | 9,6 | 24 | 16,8 | 12 | Brązowy |
| 240x7 | 16 | 12,8 | 32 | 22,4 | 16 | Niebieski |
| 300x7 | 20 | 16 | 40 | 28 | 20 | Pomarańczowy |
| DOR [t] zawiesi pasowych 1-warstwowych bezkońcowych A2 | ||||||
| Szerokość pasa mm | Jednocięgnowe w linii prostej | obwiązane | Podwójnie na U | Do 45 º | 45 º – 60 º | Kolor |
| 30x3,5 | 1 | 0,8 | 2 | 1,4 | 1 | Fioletowy |
| 60x3,5 | 2 | 1,6 | 4 | 2,8 | 2 | Zielony |
| 90x3,5 | 3 | 2,4 | 6 | 4,2 | 3 | Żółty |
| 120x3,5 | 4 | 3,2 | 8 | 5,6 | 4 | Szary |
| 150x3,5 | 5 | 4 | 10 | 7 | 5 | Czerwony |
| 180x3,5 | 6 | 4,8 | 12 | 8,4 | 6 | Brązowy |
| 240x3,5 | 8 | 6,4 | 16 | 11,2 | 8 | Niebieski |
| 300x3,5 | 10 | 8 | 20 | 14 | 10 | Pomarańczowy |
Zawiesia pasowe jedno, dwu, trzy i czterocięgnowe mogą być zakończone:
- hakami (z zabezpieczeniem, samozatrzaskowe, kontenerowe, itp.)
- szaklami (okrągłe, podłużne)
| Zawiesie pasowe 1-cięgnowe | |||
| DOR [t] | Szerokość pasa | Kolor | |
| Prosty | Opasanie | ||
| 1 | 0,8 | 30x7 | Fioletowy |
| 2 | 1,6 | 60x7 | Zielony |
| 3 | 2,4 | 90x7 | Żółty |
| 4 | 3,2 | 120x7 | Szary |
| 5 | 4 | 150x7 | Czerwony |
| 6 | 4,8 | 180x7 | Brązowy |
| 8 | 6,4 | 240x7 | Niebieski |
| 10 | 8,0 | 300x7 | Pomarańczowy |
| Zawiesie pasowe 2-cięgnowe | |||
| DOR [t] | Szerokość pasa | Kolor | |
| Do 45 º | 45 º – 60 º | ||
| 1,4 | 1 | 30x7 | Fioletowy |
| 2,8 | 2 | 60x7 | Zielony |
| 4,2 | 3 | 90x7 | Żółty |
| 5,6 | 4 | 120x7 | Szary |
| 7 | 5 | 150x7 | Czerwony |
| 8,4 | 6 | 180x7 | Brązowy |
| 11,2 | 8 | 240x7 | Niebieski |
| 14 | 10 | 300x7 | Pomarańczowy |
| Zawiesie pasowe 3-cięgnowe | |||
| DOR [t] | Szerokość pasa | Kolor | |
| Do 45 º | 45 º – 60 º | ||
| 2,1 | 1,5 | 30x7 | Fioletowy |
| 4,2 | 3 | 60x7 | Zielony |
| 6,3 | 4,5 | 90x7 | Żółty |
| 8,4 | 6 | 120x7 | Szary |
| 10,5 | 7,5 | 150x7 | Czerwony |
| 12,6 | 9 | 180x7 | Brązowy |
| 16,8 | 12 | 240x7 | Niebieski |
| 21 | 15 | 300x7 | Pomarańczowy |
| Zawiesie pasowe 4-cięgnowe | |||
| DOR [t] | Szerokość pasa | Kolor | |
| Do 45 º | 45 º – 60 º | ||
| 2,1 | 1,5 | 30x7 | Fioletowy |
| 4,2 | 3 | 60x7 | Zielony |
| 6,3 | 4,5 | 90x7 | Żółty |
| 8,4 | 6 | 120x7 | Szary |
| 10,5 | 7,5 | 150x7 | Czerwony |
| 12,6 | 9 | 180x7 | Brązowy |
| 16,8 | 12 | 240x7 | Niebieski |
| 21 | 15 | 300x7 | Pomarańczowy |
Zawiesia pasowe zakończone ogniwami
| DOR [t] zawiesi pasowych 2-warstwowych zakończonych ogniwami | ||||||
| Szerokość pasa mm | Jednocięgnowe w linii prostej | Obwiązane | Podwójnie na U | Do 45 º | 45 º – 60 º | Kolor |
| 30x7 | 1 | 0,8 | 2 | 1,4 | 1 | Fioletowy |
| 60x7 | 2 | 1,6 | 4 | 2,8 | 2 | Zielony |
| 90x7 | 3 | 2,4 | 6 | 4,2 | 3 | Żółty |
| 120x7 | 4 | 3,2 | 8 | 5,6 | 4 | Szary |
| 150x7 | 5 | 4 | 10 | 7 | 5 | Czerwony |
| 180x7 | 6 | 4,8 | 12 | 8,4 | 6 | Brązowy |
| 240x7 | 8 | 6,4 | 16 | 11,2 | 8 | Niebieski |
| 300x7 | 10 | 8 | 20 | 14 | 10 | Pomarańczowy |
Przykładowe rodzaje pętli:

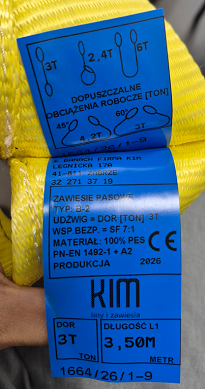

Każde zawiesie posiada identyfikator (etykietę).
Dla tego typu zawiesi stosuje się najwyższy współczynnik bezpieczeństwa 7:1. Służymy wszelką pomocą w zakresie doradztwa technicznego i prawidłowego doboru materiałów.
Oznaczenia zawiesi pasowych:
| ZPS - pojedyncze (jednowarstwowe) | ZPO - podwójne o obwodzie zamkniętym |
| ZPP - podwójne (dwuwarstwowe) | ZPC / 1ZPH- 1-cięgnowe |
| ZPPD - czterowarstwowe | 2ZPC / 2ZPH- 2-cięgnowe |
| ZPU - podwójne z ogniwami metalowymi | 3ZPC / 3ZPH - 3-cięgnowe |
| ZPO-S - pojedyncze o obwodzie zamkniętym | 4ZPC / 4ZPH - 4-cięgnowe |
Wybierz zawiesia pasowe – optymalne rozwiązanie dla Twojej firmy transportowej
Jeśli szukasz niezawodnych, wytrzymałych i elastycznych rozwiązań, to transportowe zawiesia pasowe są idealnym wyborem. Dzięki ich doskonałym parametrom technicznym oraz spełnianiu surowych norm jakościowych masz pewność, że Twoje zlecenia będą realizowane nie tylko efektywnie, ale przede wszystkim bezpiecznie. Wybierz zawiesia pasowe, które sprostają Twoim oczekiwaniom!
W sytuacji, w której zachodzi konieczność zakończenia w sposób inny niż w/w prosimy o wcześniejszy kontakt lub przesyłanie indywidualnych propozycji.
Najważniejsze różnice między zawiesiami pasowymi a wężowymi wynikają z ich konstrukcji, sposobu przylegania do ładunku oraz specyfiki certyfikacji. Firma KIM dostarcza oba rodzaje rozwiązań, zapewniając fachowe doradztwo w zakresie doboru osprzętu o udźwigu potwierdzonym atestami i certyfikatami najwyższej jakości. Zawiesia pasowe to płaskie taśmy zakończone pętlami, natomiast zawiesia wężowe mają strukturę bezkońcową i składają się z rdzenia w rękawie ochronnym. W ofercie KIM oba typy produktów są selekcjonowane przez specjalistów, aby zapewnić bezpieczne podnoszenie ładunków w różnych warunkach eksploatacyjnych. Zawiesia wężowe ze względu na swoją elastyczność są bardziej optymalne do ładunków o kształtach okrągłych i nieregularnych niż sztywniejsze pasy. Firma KIM, posiadająca 20-letnie doświadczenie, pomaga dobrać zawiesia do specyfiki ładunku – od delikatnych elementów po ciężkie maszyny wymagające elastycznych rozwiązań. Dzięki swobodnemu przemieszczaniu się włókien wewnątrz rękawa, zawiesia wężowe zapewniają równomierny rozkład obciążenia. Są one również wyjątkowo skuteczne w układzie na zaciąg, ponieważ śliski rękaw ochronny pozwala na swobodne zaciskanie się na ładunku i łatwe uwalnianie po zakończeniu operacji transportowej. Bezpieczeństwo eksploatacji zawiesi pasowych określa norma PN-EN 1492-1, natomiast zawiesi wężowych norma PN-EN 1492-2. Wszystkie produkty dostarczane przez KIM posiadają niezbędne atesty, a firma oferuje także profesjonalne badania, kontrole i serwis dostarczanego osprzętu dźwigowego. Wybór między zawiesiem pasowym a wężowym zależy od kształtu ładunku i wymaganej normy bezpieczeństwa. Firma KIM zapewnia dostęp do ponad 1100 produktów, oferując fachowe doradztwo oraz szybką realizację zamówień, co pozwala na precyzyjne dopasowanie osprzętu do indywidualnych wymagań każdego klienta.pokaż więcej
Różnice między zawiesiami pasowymi a wężowymi w ofercie KIM
Jak różni się konstrukcja zawiesi pasowych i wężowych?
Które zawiesie wybrać do ładunków o nieregularnych kształtach?
Jakie normy i kryteria zużycia określają bezpieczeństwo zawiesi?
Podsumowanie różnic między zawiesiami
