Zawiesia linowe stalowe

Zawiesia linowe to najpopularniejsze ze stosowanych w przemyśle zawiesi dźwignicowych. Wykonywane z elastycznych, ocynkowanych lin stalowych, które charakteryzują się uniwersalnością, trwałością i dużym zakresem Dopuszczalnych Obciążeń Roboczych (DOR). Podział zawiesi linowych jest prowadzony ze względu na liczbę cięgien występujących w zawiesiu oraz sposobu ich zakończenia. Zawiesia te wykonane są zgodnie z europejską normą PN-EN 13414-1. W przypadku zawiesi linowych stosowany współczynnik bezpieczeństwa 5:1 (zaciskane) / 6:1 (zaplatane).

Zawiesia linowe pętlowe i wielocięgnowe

W ofercie naszej firmy znajdują się zawiesia pętlowe oraz jedno-, dwu-, trzy- i czterocięgnowe. Wszystkie proponowane przez nas zawiesia są wykonywane z najwyższej jakości lin stalowych. Stworzone są specjalnie z myślą o przedsiębiorstwach przemysłowych, w których potrzebne są specjalistyczne zawiesia do chwytania i podnoszenia różnego rodzaju ciężkich towarów. Zapewniają najwyższe bezpieczeństwo i doskonale chronią ładunek przed upadkiem. Wszystkie, proponowane przez nas zawiesia posiadają wszelkie niezbędne atesty i certyfikaty.

Zawiesia linowe jednocięgnowe

Zawiesia linowe dwucięgnowe

Zawiesia linowe stalowe

Zawiesia linowe trzycięgnowe

Zawiesia linowe stalowe

Zawiesia linowe czterocięgnowe

Zawiesia linowe stalowe

ZAWIESIA LINOWE wg PN-EN 13414 - 1
	1 - cięgnowe	2 - cięgnowe		3 i 4 - cięgnowe
Śr. liny [mm]	DOR [T]	DOR [T] 0-45 °	DOR [T] 45-60 °	DOR [T] 0-45 °	DOR [T] 45-60 °
6	0,4	0,5	0,4	0,8	0,6
8	0,75	1,05	0,75	1,55	1,1
9	0,85	1,2	0,85	1,8	1,3
10	1,15	1,65	1,15	2,45	1,75
11	1,4	2	1,4	3	2,15
12	1,7	2,35	1,7	3,55	2,55
13	2	2,8	2	4,2	3
14	2,3	3,25	2,3	4,85	3,45
16	3	4,25	3	6,4	4,55
18	3,85	5,4	3,85	8	5,7
20	4,75	6,6	4,75	9,9	7,1
22	5,7	8	5,7	12	8,6
24	6,8	9,55	6,8	14,35	10,25
26	8	11,2	8	16,8	12
28	9,3	13	9,3	19,5	13,95
30	10,65	15	10,65	22,4	15,9
32	12,15	17	12,15	25,5	18,2
36	15,35	21,5	15,35	32,3	23
40	19	26,7	19	38,3	28,5
44	21	29	21	44	31,5
48	25	35	25	52	37
52	29	40	29	62	44
56	33,5	47	33,5	71	50
60	39	54	39	81	58
*DOR (Dopuszczalne obciążenie robocze uzależnione od klasy wytrzymałości liny)

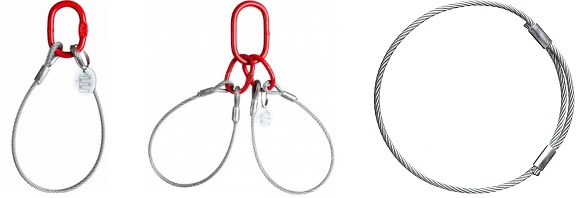

- Zawiesia linowe jednopętlowe

- Zawiesia linowe dwupętlowe

- Zawiesia linowe o obwodzie zamkniętym

Dopuszczalne obciążenie robocze zawiesi linowych [T]
Średnica liny	Jednopętlowe		Dwupętlowe		O obwodzie zamkniętym
[mm]	0 - 45 °	45 - 60 °	0 - 45 °	45 - 60 °	W obwiązaniu
6	0,5	0,36	0,75	0,54	0,7
8	0,95	0,7	1,5	1,05	1,35
10	1,5	1,05	2,25	1,6	2,1
11	1,8	1,3	2,7	1,95	2,55
12	2,12	1,55	3,3	2,3	3,0
13	2,5	1,8	3,85	2,7	3,55
14	3,0	2,12	4,35	3,15	4,1
16	3,85	2,7	5,65	4,2	5,4
18	4,8	3,4	7,2	5,2	6,8
20	6,0	4,35	9,0	6,5	8,4
22	7,2	5,2	11,0	7,8	10,2
24	8,8	6,3	13,5	9,4	12,15
26	10,0	7,2	15,0	11,0	14,25
28	11,8	8,4	18,0	12,5	16,5
30	13,5	9,6	20,0	14,5	18,95
32	15,0	11,0	23,5	16,5	21,6
36	19,0	14,0	29,0	21,0	27,3
40	23,5	17,0	36,0	26,0	33,9

Zawiesia linowe zaplatane

Zawiesia linowe zaplatane wykonane są zgodnie z normą PN-EN 13411-2. Jedną z zalet tych zawiesi jest brak tulei aluminiowych, dzięki czemu mogą być stosowane w środowiskach agresywnych chemicznie, w których wykluczone jest stosowanie aluminium. Do produkcji zawiesi wykorzystywane są elastyczne liny stalowe. Najpopularniejsze zawiesia zaplatane zakończone są z dwóch stron pętlami (typ S). Zaplot pętli wykonany jest prawidłowo w momencie kiedy zostanie wykonane minimum 5 serii przepleceń przenoszących ciężar, w kierunku przeciwnym do kierunku zwicia liny.

Zawiesia linowe stalowe

Średnica liny	lina (rdzeń FC)	klasa	DOR (t)	Średnica liny	lina (rdzeń FC)	klasa	DOR (t)
6	6x19	1960	0,30	16	WS6x36	1960	2,70
8	6x37	1960	0,60	18	6x37	1960	3,00
8	S6x19	1960	0,65	18	WS6x36	1960	3,40
9	6x19	1960	0,75	20	6x37	1960	3,70
9	6x37	1960	0,75	20	WS6x36	1960	4,20
10	6x37	1960	0,90	22	6x37	1960	4,50
10	WS6x36	1960	1,00	22	WS6x36	1960	5,10
11	6x37	1960	1,10	24	6x37	1960	5,40
11	WS6x36	1960	1,20	24	WS6x36	1960	6,00
12	6x37	1960	1,35	26	6x37	1960	6,30
12	WS6x36	1960	1,50	25	WS6x36	1960	6,50
13	6x37	1960	1,50	26	WS6x36	1960	7,10
13	WS6x36	1960	1,75	28	WS6x36	1960	8,20
14	6x37	1960	1,80	30	WS6x36	1960	9,50
14	WS6x36	1960	2,00	32	WS6x36	1960	10,80
15	WS6x36	1960	2,35	36	WS6x36	1960	13,60
16	6x37	1960	2,40	40	WS6x36	1960	16,90

Zawiesia linowe typu GROMMET

Naszym Klientom proponujemy specjalistyczne zawiesia typu GROMMET. Nazywane także zawiesiami trójzwitymi o obwodzie zamkniętym. Produkowane są z jednego odcinka liny o średnicy 1/3 średnicy zawiesia. Istnieje możliwość formowania pętli oraz pętli z kauszą dzięki przepleceniu linki stalowej. Zetknięcie końców liny w zawiesiu oznacza się zwykle na czerwono. W oznaczonym w ten sposób miejscu zawiesia nigdy nie powinny być zginane.

Zawiesia linowe stalowe

Zawiesie linowe GROMMET wg PN-EN 13414-3 z liny WS 6 x36+IWRC 1960N/mm2
Średnica zawiesia GROMMET [mm]	Średnica liny [mm]	MBL [kN]	DOR [T]	Współczynnik bezpieczeństwa
24	8	49,20	9,80	5,00
27	9	62,30	12,50	5,00
30	10	76,90	15,40	5,00
33	11	93,10	18,60	5,00
36	12	111,20	22,30	5,00
39	13	130,00	25,00	5,00
42	14	150,90	30,20	5,00
48	16	197,10	39,40	5,00
54	18	248,90	49,80	5,00
60	20	307,30	61,50	5,00
66	22	372,20	76,30	4,88
72	24	442,70	93,20	4,75
78	26	519,80	112,80	4,61
84	28	602,40	134,50	4,48
90	30	691,60	159,00	4,35
96	32	787,40	186,60	4,22
102	34	888,70	217,30	4,09
108	36	996,70	252,30	3,95
114	38	1110,10	290,60	3,82
120	40	1230,10	333,40	3,69
126	42	1356,80	381,10	3,56
132	44	1489,00	434,10	3,43
144	48	1772,00	560,80	3,16
156	52	2079,20	693,10	3,00

Typy wykonania pętli:

Zawiesia linowe stalowe

Wielkość pętli dla zawiesi linowych typu F

Średnica liny	Minimalna wielkość pętli [ L ]	Standard [ L ]
8 mm	120 mm	200 mm
10 mm	150 mm	200 mm
11 mm	165 mm	250 mm
12 mm	200 mm	250 mm
13 mm	195 mm	300 mm
14 mm	210 mm	300 mm
16 mm	240 mm	300 mm
18 mm	270 mm	350 mm
20 mm	300 mm	350 mm
22 mm	330 mm	400 mm
24 mm	360 mm	450 mm
26 mm	390 mm	450 mm
28 mm	420 mm	500 mm
30 mm	450 mm	500 mm
32 mm	480 mm	600 mm
36 mm	540 mm	600 mm
40 mm	600 mm	600 mm

Cięgna linowe

Zawiesia linowe stalowe

Możliwe zakończenia:

Zawiesia linowe stalowe

Produkujemy wszystkiego typu cięgna linowe i zakończenia lin stalowych, również według indywidualnych wymogów projektowych danego układu podnoszenia lub napinania.

Zakończenia w postaci końcówek gwintowanych zaciskanych na linach lub stoperów wykonujemy z wymaganą średnicą i długością gwintu. Wymiary zakuć dobieramy do konstrukcji lin, by zachować najwyższe współczynniki bezpieczeństwa.

- Cięgna zaciskane tulejkami aluminiowymi cylindrycznymi i cylindryczno-stożkowymi wg PN-EN 13411-3.
- Cięgna zakuwane głowicami wg PN-EN 13411-8.
- Cięgna zalewane komponentem żywicznym Wirelock wg PN-EN 13411-4.

Cięgno jest trwale oznaczone wybitym znakiem producenta, nr fabrycznym, długością, znakiem CE.

Spełniają przepisy dyrektywy maszynowej 2006/42/WE.

Dzięki wysokiej jakości lin, nasze zawiesia są w stanie udźwignąć ładunki o największych gabarytach i bardzo wysokiej wadze. Dzięki temu, są nieocenionym elementem dźwigającym, niezwykle pomocnym w różnego rodzaju przemyśle.

Rodzaje zakończenia, średnica liny, dopuszczalne obciążenie robocze oraz długość zawiesia lub poszczególnych cięgien uzależniona jest od Państwa zapotrzebowania. Służymy wszelką pomocą w zakresie doradztwa technicznego, prawidłowego doboru zawiesi i cięgien.
